產品介紹：

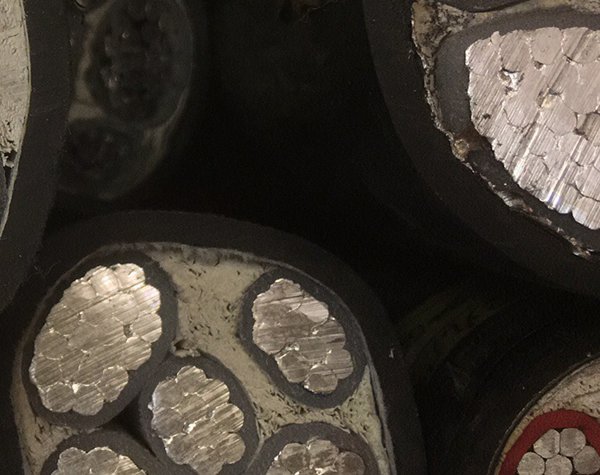

電纜的類型內容包括其用處類別、絕緣資料、導體資料、鎧裝維護層等在電纜類型后邊還注有芯線根數、截面、作業電壓和長度
電纜類型的意義
表10-7電纜類型意義
類別導體絕緣內護套特征
電力電纜
(省掉不表明)T:銅線
(可省)Z:紙絕緣Q:鉛包D:不滴油
X:天然橡皮L:鋁包P:分相
金屬護套

番禺電力電纜
K:操控電纜L:鋁線(X)D丁基橡皮H:橡套
P:信號電纜(X)E乙丙橡皮(H)P:非燃性橡套P:屏閉
B:絕緣電纜V:聚氯乙烯
R:絕緣軟纜Y:聚乙烯V:聚氯乙烯護套
Y:移動式軟纜YJ:交聯聚乙烯
H:市內電話纜Y:聚乙烯護套
鎧裝層代號外護套代號
代號鎧裝層類型代號外護層類型
11裸金屬護套,一級外護層(麻)
裸金屬護套12鋼帶鎧裝,一級外護層
120裸鋼帶鎧裝,一級外護層
13細鋼絲鎧裝,一級外護層
130裸細鋼絲鎧裝,一級外護層
15粗鋼絲鎧裝,一級外護層
150裸粗鋼絲鎧裝,一級外護層
雙鋼帶21鋼帶加固麻被護層
22鋼帶鎧裝,二級外護套
23細鋼絲鎧裝,二級外護套
25粗鋼絲鎧裝,二級外護套
29內鋼帶鎧裝
細園鋼絲39內細鋼帶鎧裝
粗園鋼絲49內粗鋼絲鎧裝
例如
(1)YJV22(3×35+1×16)表明銅芯、交鏈聚乙烯內護套、雙鋼帶鎧裝、聚氯
乙烯外護套、三芯
根16mn2的電力電纜。新式電纜有4+1芯,便于

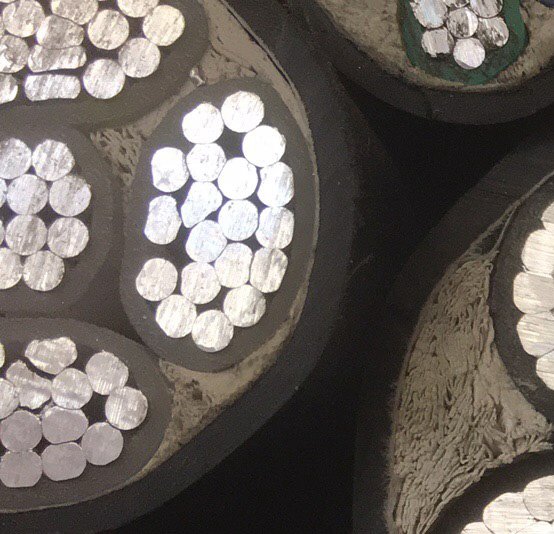

用在五線制供電系統。如PVC型聚氯乙烯絕緣聚氯乙烯護套電力電纜銅芯和鋁芯截面有1.5至400mm2
2)YJLV22-(3×120)-10-300表明鋁芯、交聯聚乙烯絕緣、聚氯乙烯內護套、雙鋼帶鎧裝、聚氯乙烯外護套、三芯120mm2、電壓10kV、長度300m的
電力電纜。四川電纜廠出產的交聯聚乙烯絕緣聚乙烯護套電力電纜類型為ⅪPE

(3)zQ21(3×50)—10—250表明銅芯、紙絕緣、鉛包、雙鋼帶鎧裝、纖維外被層(如油麻)、三芯、50m2、電壓為10kV、長度為250m的電力電纜
2、不同類型電纜的特色
(1)同芯導體電力電纜:假如低壓電力電纜為各芯線一起絞組成纜,這種結構的電纜抗干擾才能較差,抗雷擊的功能也差,電纜的三相阻抗不平衡和零序
阻抗大,難以使線路維護電器可靠地動作等
3.交聯聚乙烯絕緣電力電纜
交聯聚乙烯絕緣電力電纜即PE電纜是使用化學或物理的辦法使電纜的絕緣資料聚乙烯塑料的分子由線型結構轉變為立體的網狀結構,即把原來是熱塑
性的聚乙烯轉變成熱固性的交聯聚乙烯塑料,然后大幅度地提高了電纜的耐熱功能和使用壽命,仍堅持其優秀的電氣功能。
表10-9交聯聚乙烯絕緣電力電纜
電纜類型稱號適用范圍
銅芯鋁芯
YJⅥYLⅤ交聯聚乙烯絕緣聚氯乙烯護套電力電纜室內,地道,穿管,埋入土內(不接受機械力
YJYYJLY交聯聚乙烯絕緣聚乙烯護套電力電纜(同上)
Yyv22YJLV22交聯聚乙烯絕緣聚氯乙烯護套鋼帶鎧裝電電纜室內,地道,
穿管,埋入土內
